Электромеханические развертывающие устройства бортовой телевизионной аппаратуры КА

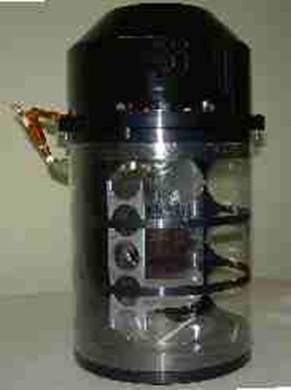

 Для применения в составе бортовой многоспектральной телевизионной аппаратуры КА дистанционного зондирования Земли в АО «Корпорация «ВНИИЭМ» разработаны специализированные электромеханические развертывающие устройства типа ПМСУ-**. Встроенный в устройство моментный бесщеточный электродвигатель с цифровой системой управления совместно с оптикоэлектронной системой контроля параметров вращения зеркала обеспечивают поворот сканирующего зеркала с постоянной скоростью вращения с величиной предельной погрешности текущего углового положения зеркала не более 5 угловых секунд.
Развертывающие устройства семейства ПМСУ-** созданы с учетом опыта разработки и эксплуатации специализированных приводов сканирующих устройств бортовой ТВ аппаратуры, эффективность и надежность технических решений которых подтверждены многолетней эксплуатацией КА «Метеор-3», «Ресурс-0».
Основные параметры развертывающих устройств
| Наименование параметра |
ПМСУ-МР |
ПМСУ-СР* |
| Номинальное напряжение питания, В |
27 |
27 |
| Потребляемая мощность, не более, Вт |
5 |
3 |
| Номинальная частота вращения, Гц |
3,25 |
0,06 |
| Время готовности, не более, с |
10 |
10 |
| Габариты зеркала, мм ? мм |
160 x 180 |
212 x 230 |
| Масса, не более, кг |
8,5 |
10 |
| Габаритные размеры, мм |
Ø185 Ø350 |
Ø235 Ø400 |
* - прибор в стадии ОКР.
|
|
